相切圆柱体草图透视明暗的特点教程第1课计划

切线圆柱[特性介绍/s2/]

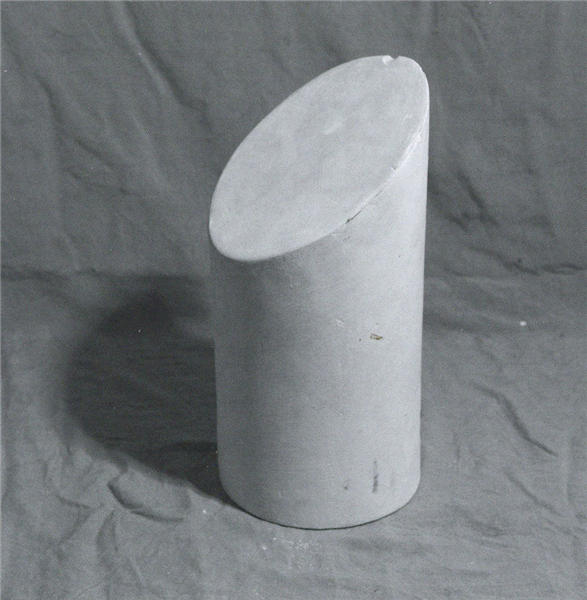

切线圆柱体是通过从圆柱体斜切一个面而形成的几何体。在理解圆柱体的基础上,应更好地强调理解比例和透视关系。在训练过程中,观察并找出切面与圆柱体之间的角度关系,注意切面的方向以及光源对切面的影响。

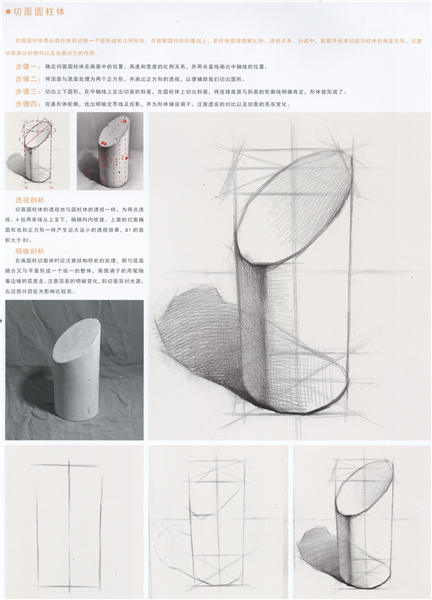

相切圆柱[的绘制步骤/s2/]

第一步:确定图片中相切圆柱体的位置、高度和宽度的比例关系,用长直线画出中心轴的位置。

第二步:把顶面和底面分成两个正方形,画出正方形的透视图来帮助我们画出圆圈。

步骤3:切下上下圆,设定中心轴上切面的倾斜度,在圆柱体上切下斜面,确定底面与斜面的连线,完成主体。

第四步:完善身体轮廓,找出明暗分界线和投影,为身体定调,注意实际情况与实际情况的对比,以及剖面中明暗的变化。

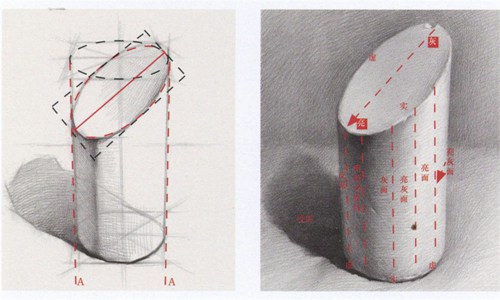

正切圆柱的透视分析

相切圆柱体的透视图与圆柱体的透视图相同。这是一个两点观点。组A中的两条线从上到下稍微向内折叠。上面部分的椭圆形也产生了一种类似正方形的近大和远小的透视效果,B1的面积大于B2。

切割圆柱体阴影

绘制圆柱截面时,应注意结构过渡的处理,即与弧面合并,与平面形成一个统一的整体。周围色调的笔遵循边缘的弧度。注意顶面的明暗变化。斜面背向光源,由于光反射的影响,右侧部分更亮。
